Организация ЭВМ и систем. Однопроцессорные ЭВМ. Часть 2



ХАРАКТЕРИСТИКИ СИСТЕМ ПРЕРЫВАНИЯ


Эффективность систем прерывания ЭВМ может оцениваться по весьма многочисленным характеристикам, которые отражают особенности их технической реализации. Однако для изучения общих принципов построения систем прерывания достаточно рассмотреть только самые обобщенные. К их числу относятся следующие характеристики.

  • Общее количество запросов прерывания
  • Количество запросов прерывания (источников запросов прерывания – ИЗП) существенно различается у ЭВМ различных типов и может достигать десятков. В системах прерывания радиальной структуры это понятие может совпадать с понятием количества входов в систему прерывания. При цепочечной организации системы прерывания эти понятия не совпадают.

    • Время реакции
    • Время реакции определяется как временной интервал между появлением запроса прерывания и началом выполнения прерывающей программы.

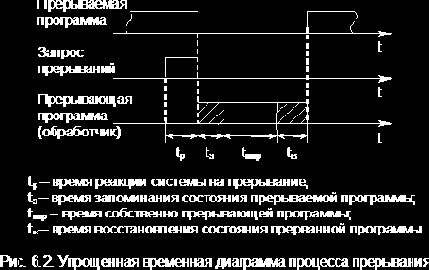

      На рис. 6.2 приведена упрощенная временная диаграмма процесса прерывания в предположении, что управление запоминанием и возвратом возложено на сам обработчик. В этом случае он состоит из трех частей – подготовительной и заключительной, обеспечивающих переключение программ, и собственно прерывающей программы, выполняющей затребованные запросом операции. Кроме того, предполагается, что запрос представлен уровнем потенциала.

      Для одного и того же запроса задержка в исполнении прерывающей программы (обработчика данного запроса) зависит от того, сколько запросов со старшим приоритетом ожидает обслуживания, поэтому время реакции определяется для запроса с наивысшим приоритетом. На рис. 6.2 оно обозначено tp.

      • Задержка прерывания (издержка прерывания)
      • Задержка прерывания (tзад) определяется суммарным временем на запоминание (tз) и восстановление (tв) программы (см. рис. 6.2):

        .



        • Глубина прерывания
        • Глубина прерывания определяет максимальное число программ, которые могут прерывать друг друга. Если после перехода от основной программы к прерывающей обслуживание остальных запросов запрещено, то считается, что система имеет глубину прерывания, равную 1.
          Глубина равна n, если допускается последовательное прерывание до n программ. Глубина прерывания обычно совпадает с числом уровней приоритетов в системе прерывания. Если глубина прерывания не равна 1, то упрощенно это можно изобразить диаграммой (рис. 6.3). Здесь имеется в виду, что приоритет прерываний возрастает у каждого следующего запроса. Системы с большим значением глубины прерывания обеспечивают более быструю реакцию на срочные запросы.



          • Насыщение системы прерывания


          • Если запрос окажется не обслуженным к моменту прихода нового запроса от того же источника (т.е. того же приоритета), то возникает явление, называемое насыщением системы прерывания. В этом случае часть запросов прерывания будет утрачена, что для нормальной работы ЭВМ недопустимо. Поэтому быстродействие ЭВМ, характеристики системы прерывания и частоты возникающих запросов должны быть строго согласованы, чтобы насыщение было невозможно.

            • Допустимые моменты прерывания программ


            • В большинстве случаев прерывания допускаются после выполнения любой текущей команды, когда время реакции на прерывание определяется, в основном, длительностью выполнения одной команды.

              При работе ЭВМ с быстрыми технологическими процессами в реальном масштабе времени (т.е. в контурах управления реальных физических процессов) это время может оказаться недопустимо большим. Кроме того, существуют задачи, при выполнении которых требуется немедленная реакция на ошибку, обнаруженную, например, аппаратурой контроля, чтобы не допустить выполнения ошибочно сформированного кода команды. Такие ситуации характерны для управляющих ЭВМ военного назначения.

              В этом случае в системе прерывания реализуется возможность прерывания после любого такта выполнения команды программы. Однако это требует запоминания, а потом восстановления гораздо большего объема информации, чем в случае прерывания после окончания команды, поэтому такая организация прерываний возможна только в ЭВМ с быстродействующей сверхоперативной памятью достаточного объема.



              • Число уровней прерываний


              • Уже отмечалось, что в ЭВМ число различных источников запросов (причин) прерывания может достигать десятков и даже сотен. Однако в ряде случаев многие запросы поступают от групп однотипных устройств, для обслуживания которых требуется одна и та же прерывающая программа (обработчик). Запросы от однотипных устройств целесообразно объединить в группы, каждой из которых будет соответствовать свой сигнал запроса прерывания.

                Уровнем или классом прерывания называется совокупность запросов, инициирующих одну и ту же прерывающую программу (обработчик).

                Технически такое объединение может быть реализовано по-разному. На рис. 6.4 приведен возможный вариант решения этой задачи при условии, что все поступающие запросы фиксируются в разрядах регистра запросов прерывания (РгЗП).

                Запросы от всех источников поступают в РгЗП, устанавливая соответствующие его разряды (флажки) в состояние 1, указывающее на наличие запроса прерывания. Запросы классов прерывания ЗПК1-ЗПКk

                формируют элементы ИЛИ, объединяющие разряды РгЗП, относящиеся к соответствующим уровням. Еще одна схема ИЛИ формирует ОСП, поступающий в УУ процессора. Он формируется при любом запросе (поднятом флажке) прерывания.

                Информация о действительной причине прерывания (конкретном источнике запроса), породившей запрос данного класса, содержится в коде прерывания, который отражает состояние разрядов РгЗП, относящихся к данному классу прерываний. В процессе обработки прерывания эти разряды (содержащийся в них код) подвергаются анализу. Такое объединение прерываний в классы уменьшает объем аппаратуры, но замедляет работу системы прерывания. После передачи управления прерывающей программе соответствующий триггер РгЗП сбрасывается.
